Lắp Máy Nước Nóng Lạnh: Sơ Đồ & 8 Lưu Ý An Toàn 2026

Lắp Máy Nước Nóng Lạnh Thế Nào An Toàn? Sơ Đồ & Lưu Ý 2026

Lắp máy nước nóng lạnh không chỉ là treo thiết bị lên tường rồi nối hai đường nước. Một hệ thống sử dụng an toàn cần đồng thời kiểm tra vị trí lắp, khả năng chịu lực, đường cấp nước, đường nước nóng, van an toàn, nguồn điện, thiết bị chống dòng rò và tiếp địa theo yêu cầu của từng model.

Đặc biệt với thiết bị điện đặt trong phòng tắm, người dùng nên hiểu đúng sơ đồ và biết các điểm cần nghiệm thu, nhưng không nên tự thực hiện phần đấu nối điện nếu không có chuyên môn. Bài viết dưới đây tập trung vào nguyên lý, cách bố trí và những lỗi cần tránh khi lắp bình nóng lạnh trực tiếp hoặc gián tiếp.

Trước tiên cần xác định bạn đang lắp loại máy nước nóng nào

Cách lắp máy nước nóng không thể áp dụng một quy trình giống nhau cho mọi thiết bị. Hai nhóm phổ biến trong gia đình là máy nước nóng trực tiếp và máy nước nóng gián tiếp. Sự khác biệt về bình chứa, công suất, tải trọng và đường nước sẽ quyết định cách chuẩn bị trước khi thi công.

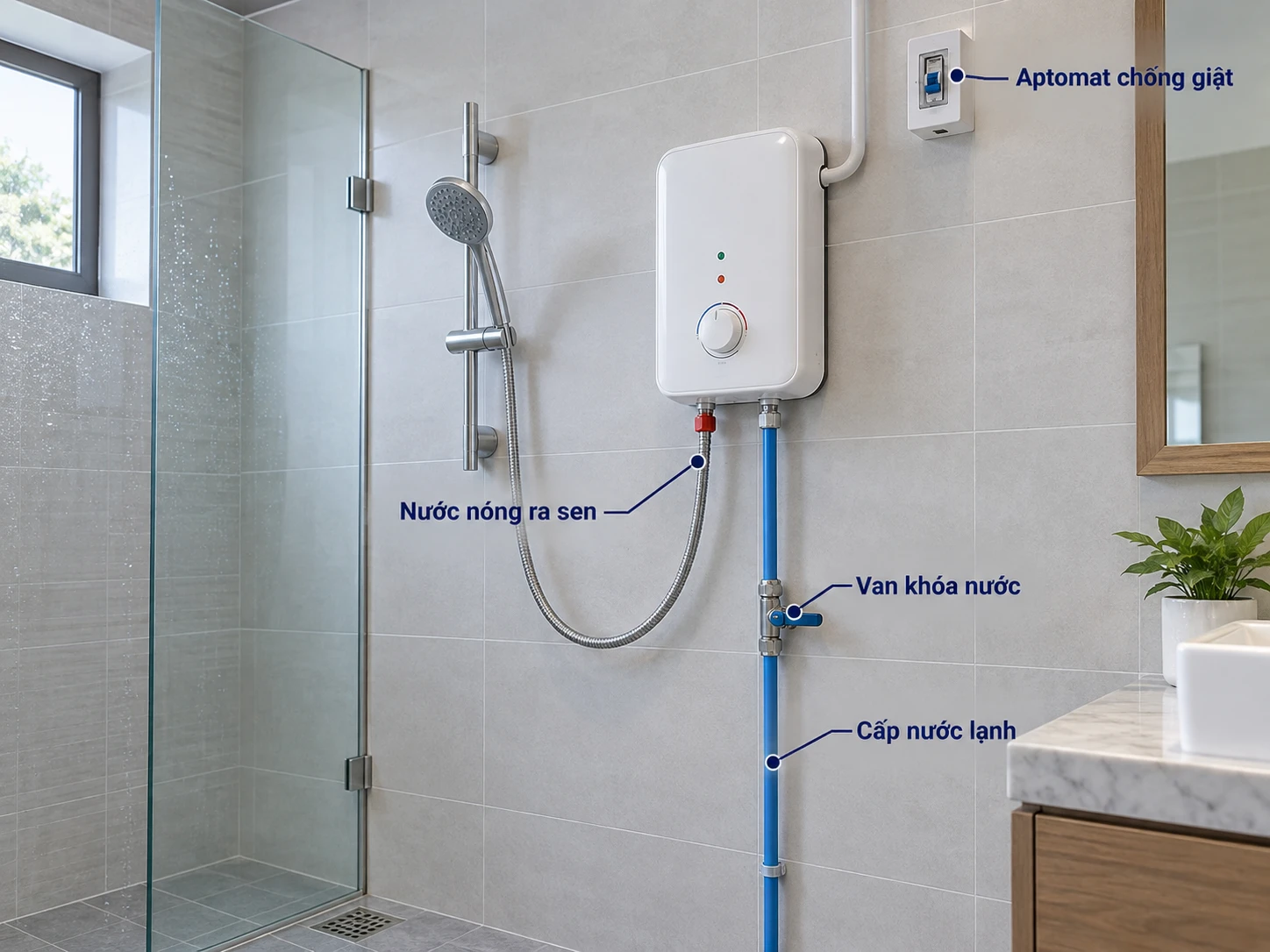

Máy nước nóng trực tiếp

Máy trực tiếp làm nóng nước khi nước đi qua thiết bị. Có thể hình dung nguyên lý đơn giản:

  Nước lạnh → Máy nước nóng trực tiếp → Nước nóng → Vòi sen

Nhóm này không sử dụng bình chứa lớn, vì vậy tải trọng treo tường thường thấp hơn. Đổi lại, thiết bị thường cần nguồn điện phù hợp với công suất tức thời và đặc biệt nhạy với chất lượng nguồn điện, hệ thống bảo vệ dòng rò, lưu lượng và áp lực nước.

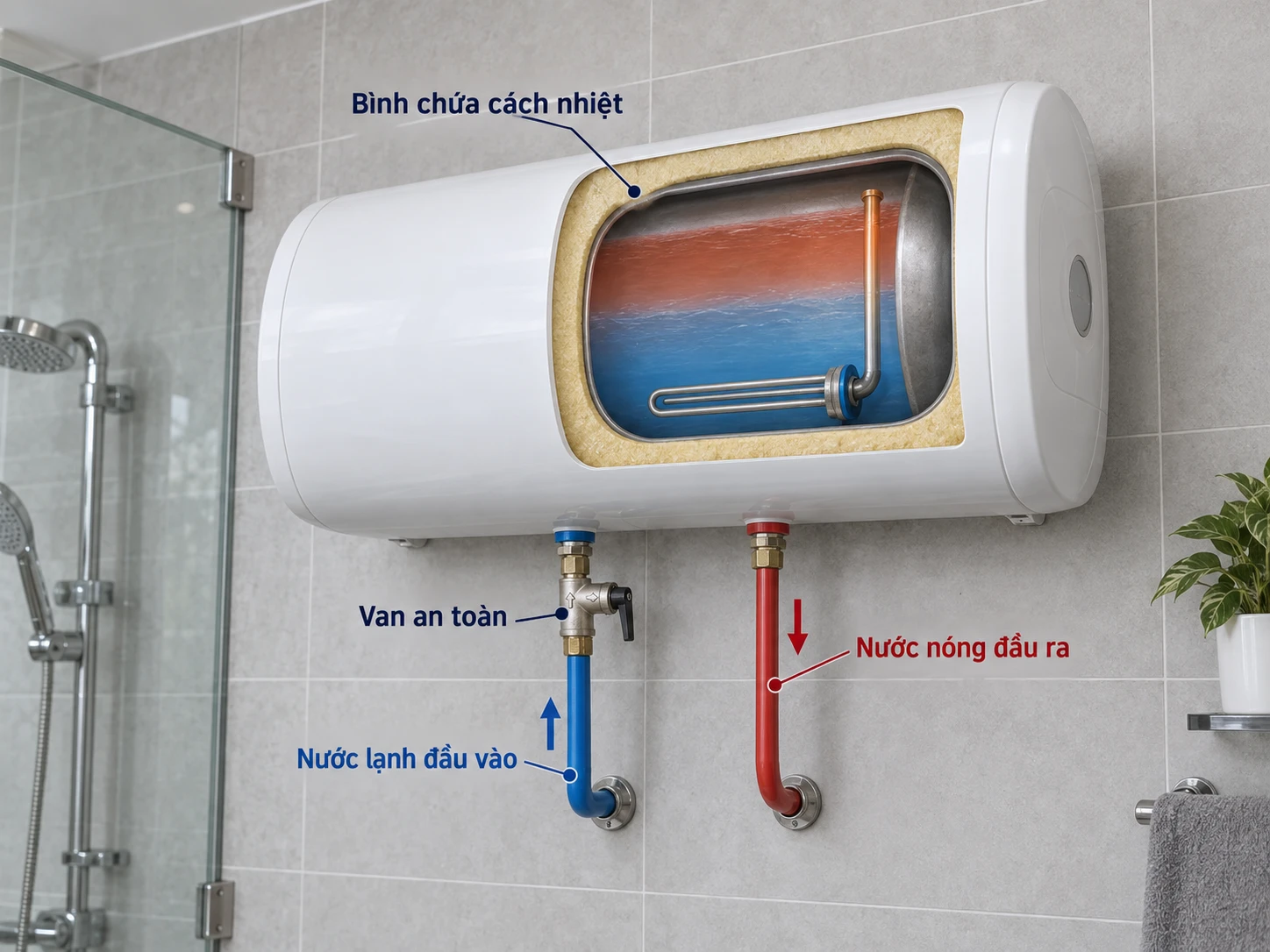

Máy nước nóng gián tiếp

Máy gián tiếp sử dụng bình chứa để tích trữ nước nóng. Cấu trúc phổ biến là:

  Nước lạnh → Bình chứa → Gia nhiệt → Đường nước nóng → Vòi trộn

Khi lắp bình nóng lạnh loại này, cần tính cả trọng lượng thiết bị và lượng nước chứa trong bình. Vì vậy chất lượng tường, giá treo, điểm neo và không gian bảo trì cần được kiểm tra kỹ trước khi khoan lắp.

Nếu đang lựa chọn thiết bị, bạn có thể tham khảo nhóm bình nước nóng để đối chiếu loại trực tiếp, gián tiếp và dung tích phù hợp với nhu cầu gia đình.

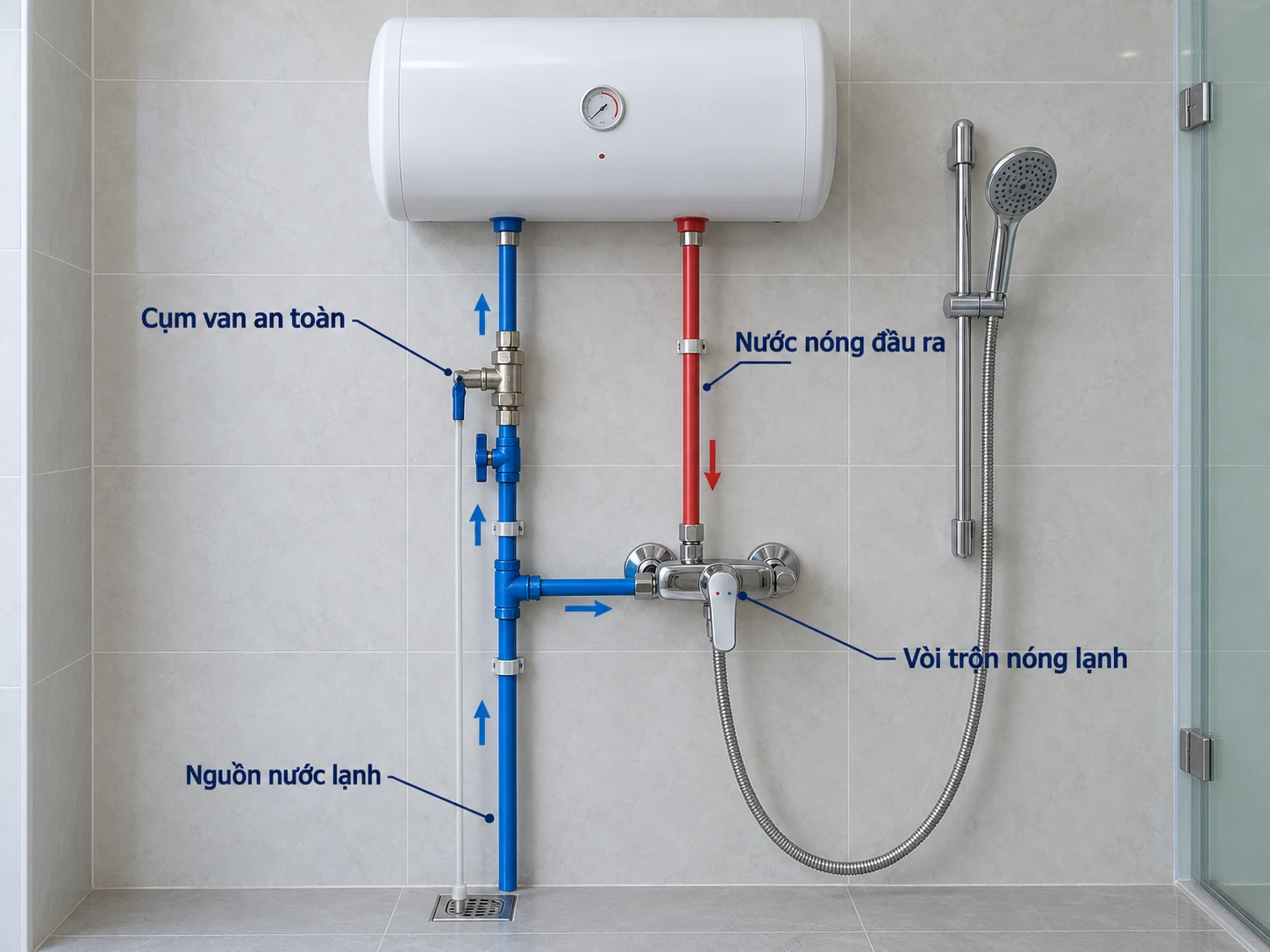

Sơ đồ lắp máy nước nóng lạnh cơ bản

Điểm quan trọng nhất khi xem sơ đồ lắp máy nước nóng lạnh là phân biệt rõ đường nước lạnh cấp vào thiết bị và đường nước nóng cấp tới điểm sử dụng. Với hệ thống có vòi trộn, nước lạnh và nước nóng được đưa tới cùng một đầu dùng để người sử dụng điều chỉnh nhiệt độ.

                        ┌────────► Vòi nước lạnh  Nguồn nước lạnh ──────┤                        ├────────► Sen / vòi trộn ◄─────┐                        │                                │                        └────► Máy nước nóng ────────────┘                                     │                                     ▼                               Nước nóng ra

Minh họa nguyên lý cấp nước. Vị trí van, phụ kiện và hướng kết nối thực tế phải theo đúng thiết kế của từng model.

7 hạng mục cần kiểm tra trước khi lắp máy nước nóng lạnh

Một trong những cách tốt nhất để hạn chế lỗi là kiểm tra toàn bộ điều kiện lắp đặt trước khi treo máy. Checklist dưới đây phù hợp cho cả người chuẩn bị công trình lẫn người nghiệm thu sau khi thợ hoàn thành.

Người dùng không nên chỉ quan tâm “máy có nóng hay không”. Một thiết bị vẫn có thể hoạt động dù hệ thống bảo vệ chưa được hoàn thiện đúng cách. Vì vậy kiểm tra an toàn phải là một phần của quá trình lắp đặt, không phải công việc bổ sung sau này.

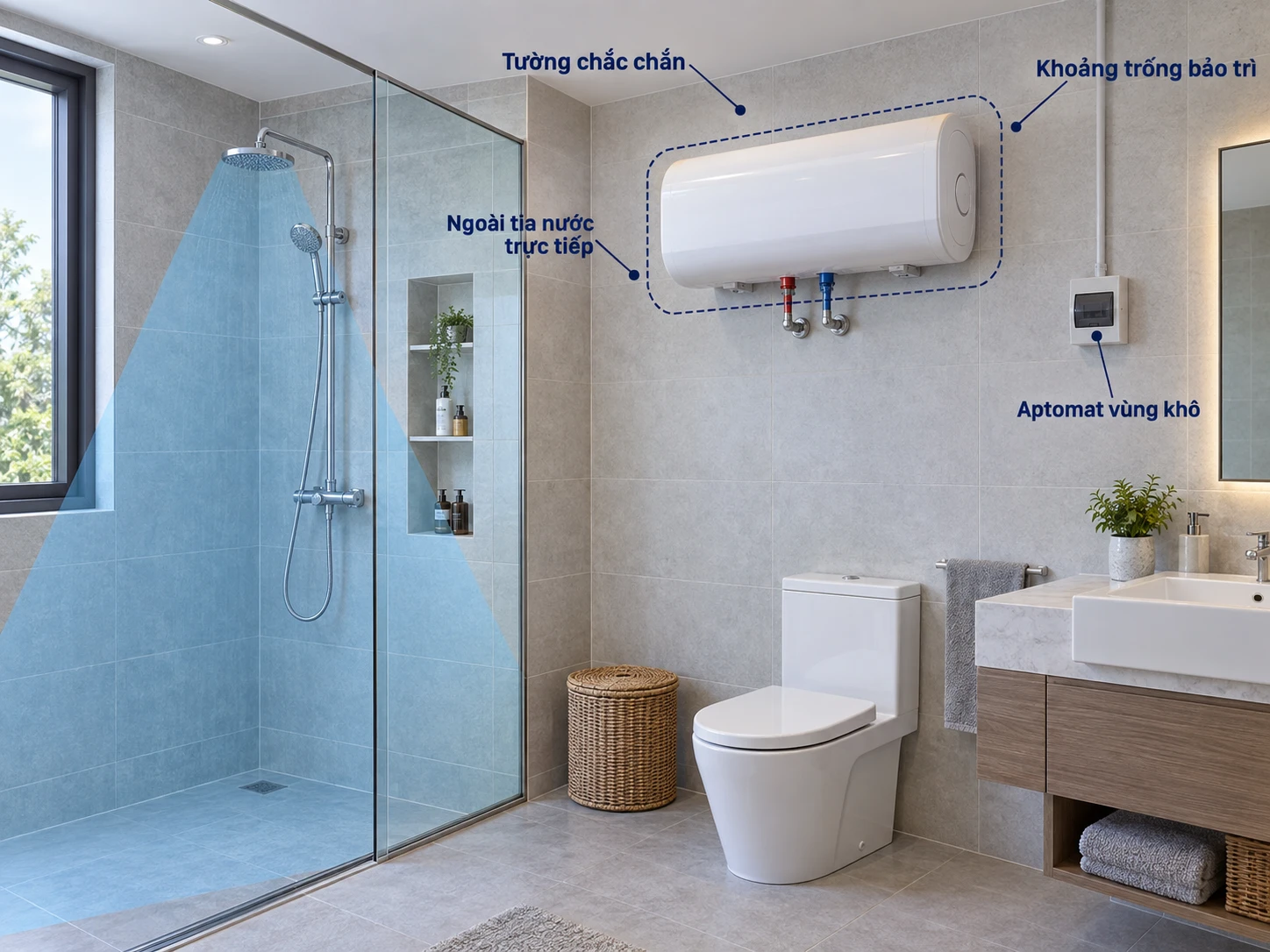

Vị trí lắp và cách bố trí đường nước cho bình nóng lạnh

Chọn tường đủ chắc và phù hợp kiểu treo

Với bình gián tiếp, tải trọng thực tế không chỉ gồm khối lượng vỏ máy mà còn có lượng nước bên trong và phụ kiện liên quan. Nếu tường yếu, lớp hoàn thiện bong rỗng hoặc vị trí neo không phù hợp, không nên cố lắp chỉ vì thuận tiện đường ống.

Trước khi khoan cần xác định kết cấu tường, vị trí đường điện và đường nước âm. Với công trình mới, nên bố trí trước vị trí máy thay vì hoàn thiện phòng tắm rồi mới tìm chỗ treo.

Không có một chiều cao lắp bình nóng lạnh áp dụng cho mọi trường hợp

Nhiều người tìm một con số cố định cho chiều cao lắp bình nóng lạnh, nhưng thực tế cần xem kích thước thiết bị, chiều cao trần, vị trí vòi sen, khả năng bảo trì, hướng đường ống và yêu cầu của nhà sản xuất. Quan trọng hơn là máy phải được cố định chắc, thuận tiện kiểm tra và tránh các vị trí không phù hợp với cấp bảo vệ của thiết bị.

Hạn chế khu vực bị nước bắn trực tiếp

Phòng tắm là môi trường có độ ẩm cao. Vị trí lắp phải tuân thủ hướng dẫn về vùng lắp đặt của thiết bị, không đặt tùy tiện ngay nơi thường xuyên bị vòi sen phun trực tiếp nếu nhà sản xuất không cho phép.

Đường nước lạnh vào

Đường nước lạnh phải nối đúng cổng được nhà sản xuất chỉ định. Không nên dựa hoàn toàn vào vị trí trái hoặc phải của đầu nối vì cách bố trí có thể khác giữa từng model.

Đường nước nóng ra

Với bình gián tiếp, đường nóng có thể được thiết kế để cấp tới vòi sen, lavabo hoặc nhiều điểm dùng khác. Khi có nhiều đầu ra, cần tính tới bố trí đường ống, khoảng cách và nhu cầu sử dụng đồng thời thay vì chỉ xem dung tích bình.

Van an toàn không phải phụ kiện có thể bỏ qua

Ở bình chứa, van an toàn là một bộ phận quan trọng của hệ thống. Tùy thiết kế, van có nhiệm vụ liên quan đến kiểm soát áp suất và ngăn dòng chảy ngược. Vị trí và chiều lắp phải theo tài liệu của model; không nên tự thay thế bằng một loại van khác chỉ vì kích thước ren tương tự.

Lắp máy nước nóng lạnh có cần ELCB và nối đất không?

Đây là phần không nên xử lý theo kiểu “máy đã có chống giật thì không cần quan tâm gì thêm”. Máy nước nóng là thiết bị điện sử dụng trong môi trường ẩm, vì vậy cần xem toàn bộ hệ thống bảo vệ thay vì chỉ nhìn một linh kiện tích hợp trên máy.

ELCB hoặc thiết bị chống dòng rò có vai trò gì?

Thiết bị chống dòng rò là một lớp bảo vệ quan trọng khi xuất hiện dòng điện rò bất thường. Một số máy có bộ bảo vệ tích hợp, nhưng việc đó không đồng nghĩa có thể bỏ qua các yêu cầu của hệ thống điện công trình.

Sau khi lắp, chức năng kiểm tra của ELCB/RCD cần được thực hiện theo đúng tài liệu kỹ thuật. Nếu thiết bị bảo vệ không hoạt động đúng, không nên tiếp tục sử dụng cho tới khi nguyên nhân được kiểm tra.

Bình nóng lạnh có cần nối đất không?

Có, khi thiết kế thiết bị và hệ thống yêu cầu tiếp địa thì phải thực hiện đúng kỹ thuật. Nối đất và thiết bị chống dòng rò không phải hai giải pháp thay thế cho nhau. Chúng là những lớp bảo vệ khác nhau trong một hệ thống an toàn điện.

Cách lắp máy nước nóng trực tiếp và gián tiếp khác nhau thế nào?

Cả hai loại đều phải chú trọng an toàn điện và nước, nhưng trọng tâm kiểm tra có sự khác biệt. Bảng dưới đây giúp hình dung nhanh trước khi lựa chọn hoặc chuẩn bị vị trí lắp.

Nếu gia đình cần nước nóng ổn định cho nhiều điểm dùng, có thể tham khảo một mẫu bình nước nóng gián tiếp Ariston 30 lít để hình dung rõ hơn về cấu trúc và yêu cầu lắp đặt của nhóm bình chứa.

Có nên tự lắp máy nước nóng lạnh tại nhà?

Người dùng hoàn toàn có thể chủ động đo vị trí, kiểm tra kích thước máy, xác định đường nước có sẵn và hiểu nguyên lý hoạt động trước khi gọi thợ. Đây là những bước giúp tránh tình trạng mua thiết bị xong mới phát hiện không đủ chỗ hoặc đường nước không phù hợp.

Tuy nhiên, các phần liên quan đến treo thiết bị nặng, đấu nối nguồn điện, kiểm tra thiết bị chống dòng rò, đánh giá hệ thống tiếp địa hoặc thay đổi đường điện trong phòng tắm nên được người có chuyên môn thực hiện.

8 lỗi thường gặp khi lắp máy nước nóng lạnh

Ngay cả khi máy vẫn hoạt động sau khi lắp, một số lỗi bố trí có thể làm tăng rủi ro hoặc khiến việc sử dụng, bảo dưỡng bất tiện. Đây là tám điểm nên kiểm tra lại trước khi nghiệm thu:

1. Chọn sai vị trí: quá chật, khó bảo trì hoặc nằm ở khu vực không phù hợp với hướng dẫn của thiết bị.
2. Tường không đủ chắc: đặc biệt đáng lưu ý với bình gián tiếp có dung tích lớn.
3. Nối sai đầu nóng và lạnh: gây vận hành không đúng thiết kế.
4. Bỏ qua van an toàn: hoặc thay van không đúng yêu cầu của model.
5. Dùng đường ống không phù hợp với nước nóng: dễ giảm độ bền hoặc phát sinh sự cố.
6. Không kiểm tra hệ thống chống dòng rò: chỉ mặc định rằng máy mới thì thiết bị bảo vệ chắc chắn hoạt động.
7. Không thực hiện tiếp địa theo yêu cầu: hoặc cho rằng có ELCB thì không cần lớp bảo vệ khác.
8. Cấp điện cho bình chứa khi chưa đầy nước: có thể làm thanh gia nhiệt hoạt động trong điều kiện không phù hợp.

Cách kiểm tra sau khi lắp xong

Thay vì chỉ bật máy để xem nước có nóng, nên nghiệm thu từng hạng mục. Cách này giúp phát hiện những vấn đề chưa rõ ngay từ đầu, đặc biệt ở hệ thống mới cải tạo đường nước hoặc điện.

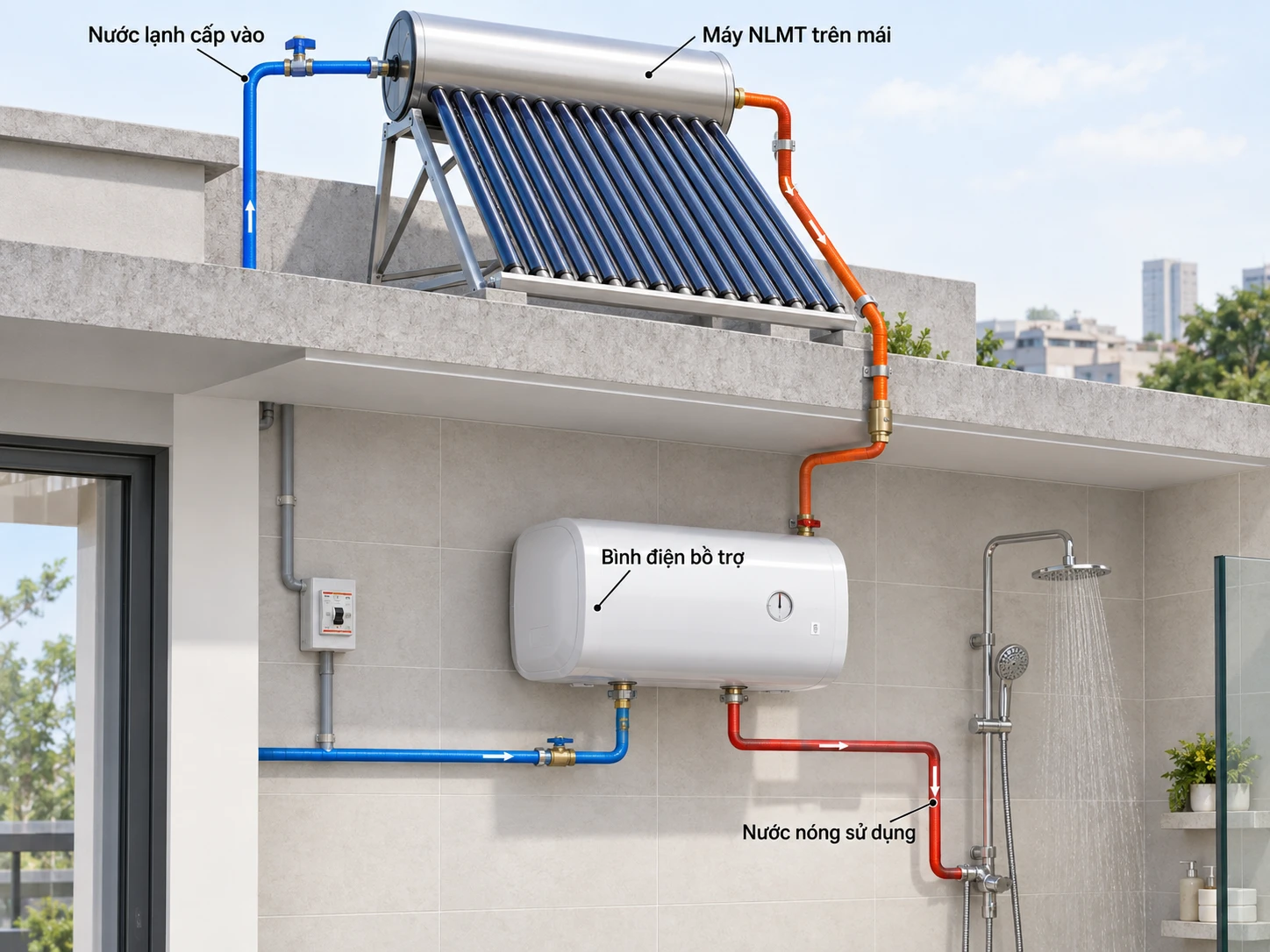

Lắp máy nước nóng lạnh kết hợp máy năng lượng mặt trời được không?

Có thể thiết kế hệ thống trong đó máy nước nóng năng lượng mặt trời cung cấp nguồn nhiệt chính và bình điện đóng vai trò hỗ trợ trong những thời điểm cần thiết. Tuy nhiên đây không phải trường hợp chỉ cần nối hai thiết bị vào cùng một đường ống là hoàn thành.

Sơ đồ cần xem xét loại máy điện, nhiệt độ nước đầu vào, van, hướng dòng chảy, áp lực và khả năng tương thích của từng thiết bị. Đặc biệt, không nên mặc định rằng mọi máy nước nóng trực tiếp đều có thể nhận nước nóng đã được gia nhiệt từ hệ năng lượng mặt trời.

Bonnuoc.com đã có hướng dẫn riêng về sơ đồ lắp máy năng lượng mặt trời kết hợp bình nóng lạnh. Nếu đang thiết kế hệ thống kết hợp, nên tham khảo bài này thay vì áp dụng sơ đồ bình điện độc lập.

Nên chọn bình nóng lạnh loại nào trước khi lắp?

Việc chọn đúng thiết bị ngay từ đầu giúp giảm đáng kể những thay đổi phát sinh khi lắp. Không nên chỉ nhìn dung tích hoặc giá mà bỏ qua đặc điểm phòng tắm, số điểm lấy nước, nguồn điện, áp lực nước và vị trí treo.

Câu hỏi thường gặp khi lắp máy nước nóng lạnh

Kết luận

Cách lắp bình nóng lạnh đúng không nằm ở việc nối được nước và làm máy nóng lên, mà ở việc toàn bộ vị trí treo, đường nước, van, nguồn điện, chống dòng rò và tiếp địa được xử lý đồng bộ. Trước khi thi công, hãy xác định rõ máy trực tiếp hay gián tiếp, kiểm tra điều kiện lắp và luôn ưu tiên hướng dẫn kỹ thuật của model cụ thể.
